Antennen

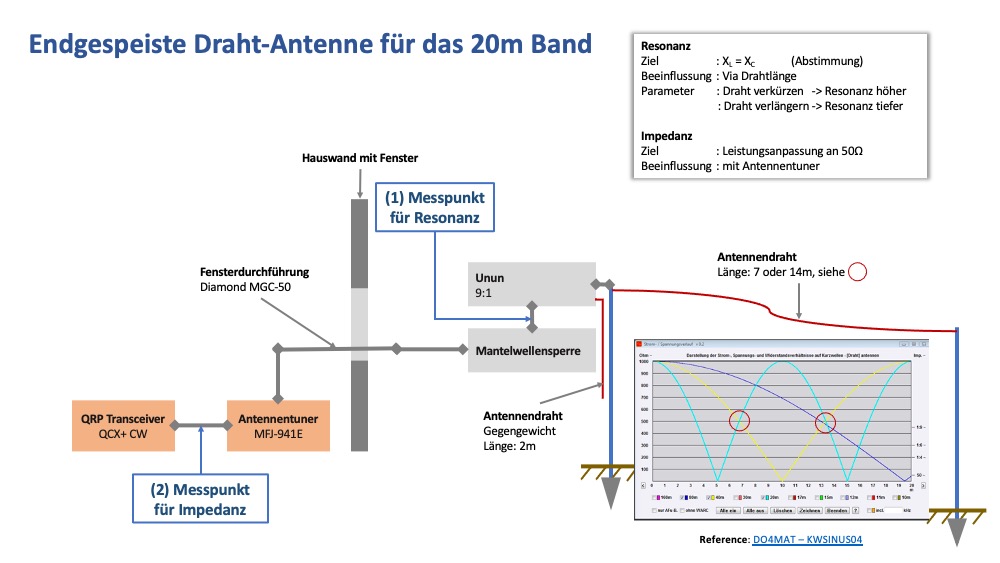

Layout meiner ersten Antenne


Ziel	Endgespeiste Drahtantenne für das 20m-Band (zusätzliche optional)
	Transceiver ist ein QRP CW Gerät, 5W Sendeleistung

Design	Die Drahtlänge von 7 oder 14m basiert auf diesen Berechnungen
	Länge des Gegengewichtes is ca. 1m
	Weiter Details siehe im Bild unten

Abstimmung	Antenne soll in Resonanz sein

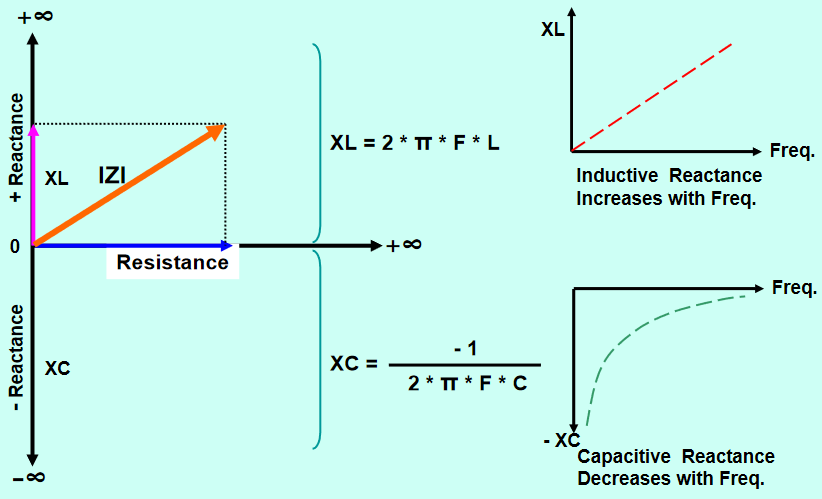

	Blindwiderstand von virtueller Spule und Kondensator heben sich auf
	Beeinflussung nur via Antennen-Drahtlänge

Anpassung	Leistungsanpassung aller involvierter Komponenten an 50 Ohm
	Da Endgespeiste Antenne, ist Widerstand am Fusspunkt hoch, ca. 400 - 500 Ohm
	Unun soll diesen hohen Widerstand in die Nähe von 50 Ohm bringen
	Mit Antennentuner sollen dann möglichst genau 50 Ohm Impedanz erreicht werden

Feedback	Anregungen oder Fragen sind willkommen via E-mail oder
	via Kommentar (siehe unten).

Status	In Arbeit :-)
